萬科城市花園項目由1-10#塔樓組成，是佛山市萬科置業有限公司精心打造的佛山市首個裝配式示范項目，總占地面積35270.05 m2，建筑面積134162.02m2。其中，2-8#樓采用裝配式建造方式，裝配式建筑面積98614.04m2。

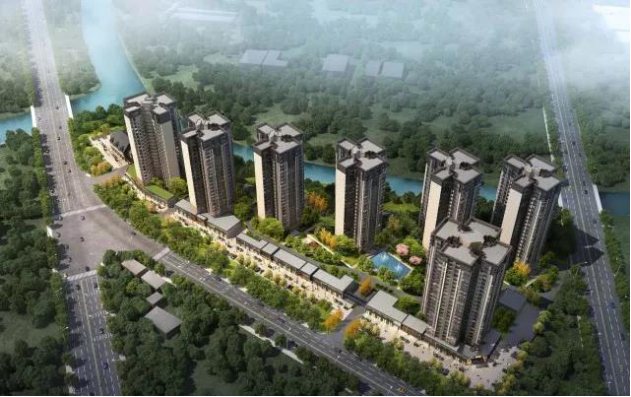

萬科城市花園項目總平面圖

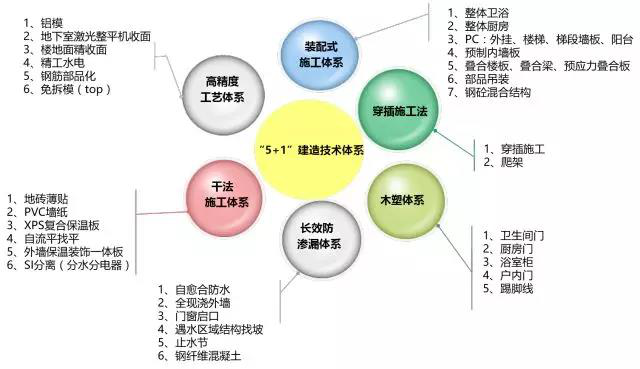

佛山萬科“5+1”建造技術體系

作為佛山萬科 “5+1” 建造技術體系2.0的首批落地項目，城市花園項目除全面應用裝配式施工體系、干法施工體系、高精度工藝體系、長效防滲體系、木塑體系所包含成熟技術外，還增加了集成廚房、公區掛墻板、鋼筋部品化、立模PC等新技術。

佛山萬科5+1建造技術體系

標準化設計

本項目采用佛山萬科的新升級定型產品，以標準化設計圖紙為綱，多棟住宅塔樓使用1種標準樓型，1種核心筒，3個標準戶型，且各標準戶型的客廳、臥室、衛生間、廚房均采用統一的建造模塊。

佛山萬科5+1建造技術體系

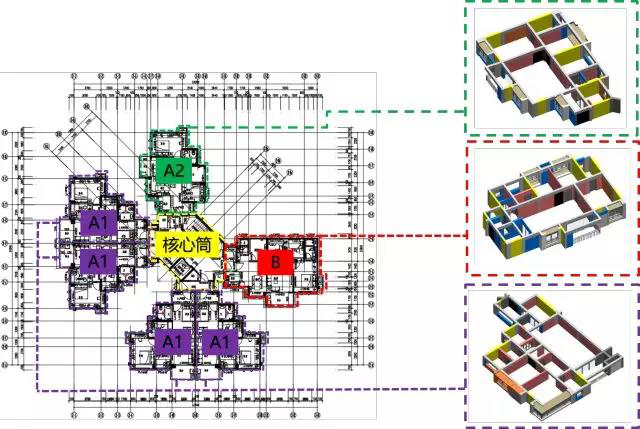

標準化戶型設計

科技賦能

項目從前期技術策劃起就利用BIM技術進行標準化設計，并全流程應用萬科匠心工程管理平臺對施工現場進行精細化管理。

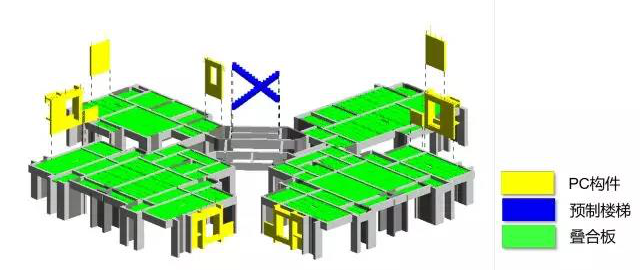

                                 預制構件分布圖

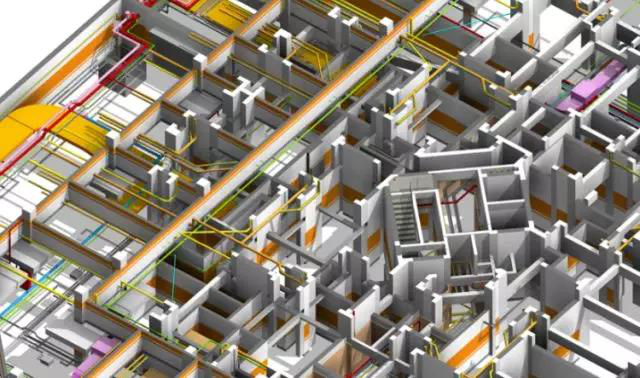

                                   標準層機電模型

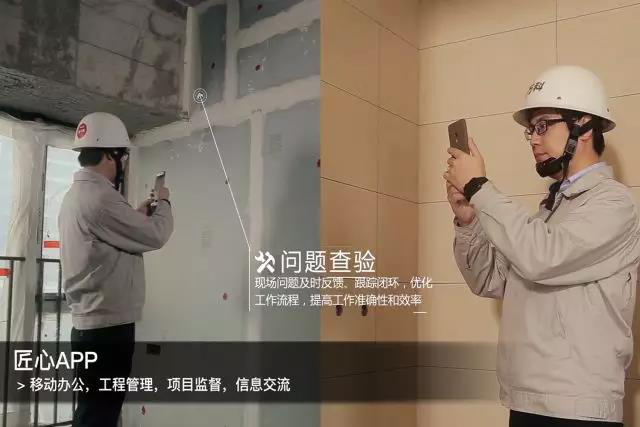

                               匠心工程管理平臺

                                    工廠化生產

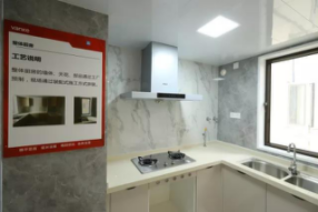

通過標準化設計，工廠化生產，本項目應用的預制構件及部品種類有：預制疊合樓板、LCC及ALC內墻板、預制樓梯、預制梯段墻板、外墻PC、預制屋面保溫板、裝配式鋁合金系統模板、整體衛浴、集成廚房、掛墻板，共10種。

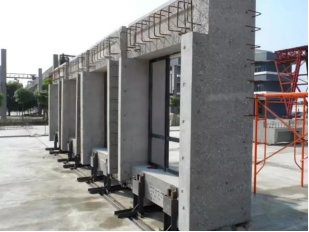

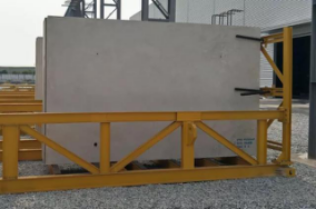

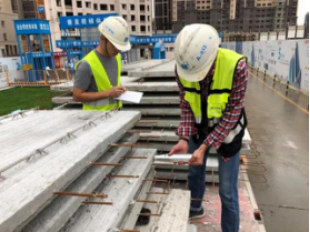

           外墻PC                                  預制疊合樓板

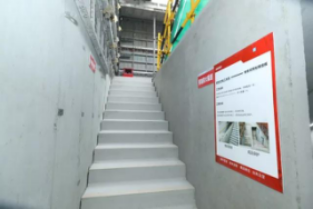

預制樓梯                                預制梯段墻板

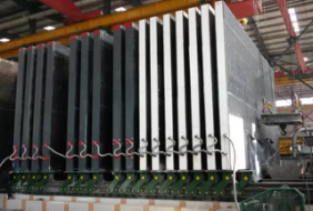

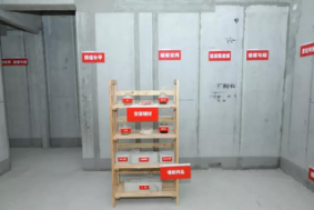

           陶?；炷翂Π?/span>                            立模板PC生產線

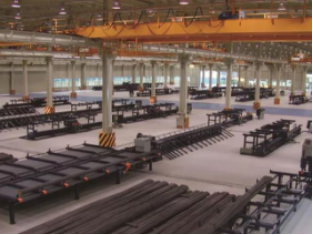

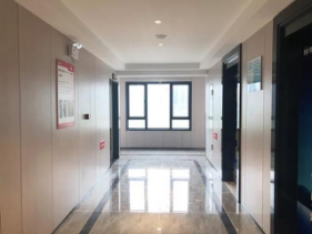

部品化鋼筋加工廠                            公區掛墻板

                                 裝配式施工

工廠化預制，現場裝配式施工，提質提效，土建及裝修實現全干法施工，徹底告別拖泥帶水，廢棄材料大幅減少。

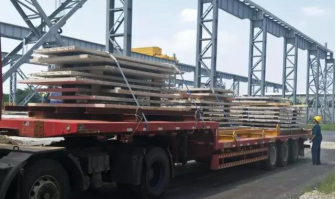

         預制構件運輸                             預制構件裝車及成品保護

疊合板吊裝                            鋁模拼裝

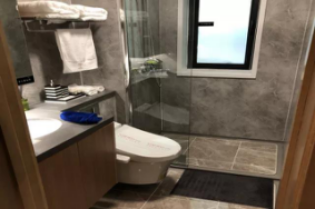

           整體衛浴安裝

全穿插施工

 上部主體結構施工，下部內外即進行裝修穿插，實現主體結構封頂后6個月達到交付狀態。

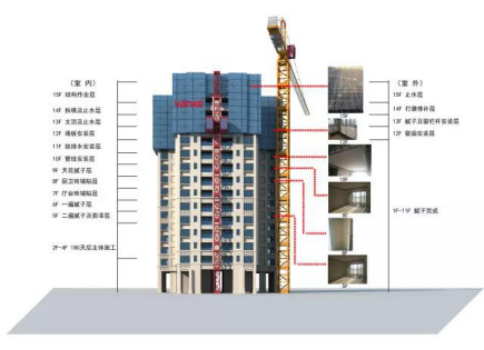

                         穿插施工組織

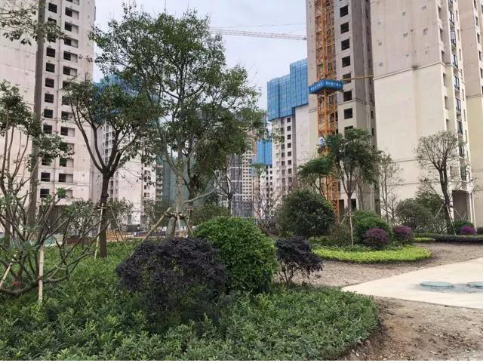

                          市政先行落地

        佛山萬科自2010年開始，始終堅持 “兩提兩減”目標，持續進行技術升級，以工匠之心積極推動佛山市裝配式建筑的發展和行業的轉型升級；始終堅持以客戶為中心，為佛山市民打造高品質的“三好住宅”。
